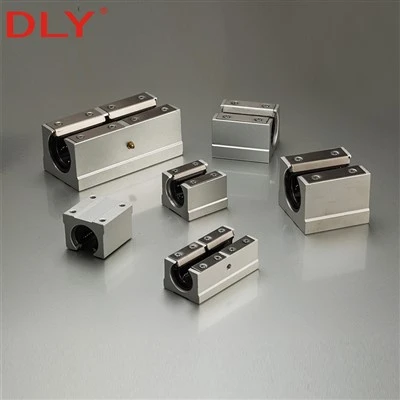

TBR…UU ja TBR…LUUon äärikutega lineaarselt liikuvad kuul-liugurid, mis on loodud sõitma TB-toega ümmargustel siinidel. Igas seadmes on kombineeritud alumiiniumkorpus ja sobiva avatud-tüüpi lineaarne kuulpuks, mis loob-paigaldamiseks-valmis kelgu laudade, kinnituste ja masinaosade teisaldamiseks.

Seeria hõlmab 16, 20, 25 ja 30 mm võlli läbimõõtu. Standardsed UU-seadmed on mõeldud paigaldistele, mis nõuavad lühemat kandevõimet, samas kui LUU-seadmed kasutavad pikemat korpust ja laagrite paigutust, et tagada suurem kandevõime ja parem vastupidavus momentkoormustele.

TBR-slaidiseadmeid saab tellida eraldi või sobitada vastavategaTB toega lineaarne juhtsiin.

Toote struktuur

Erinevalt lahtisest lineaarsest puksist, mis nõuab eraldi töödeldud laagripesa, asetab TBR-seade avatud -tüüpi puksi äärikuga korpusesse. Ülemisel kinnituspinnal on neli keermestatud kinnitusava, mis võimaldavad liikuvat plaati ühendada otse kelguga.

Avatud laagri disain

Laagri all olev ava võimaldab liuguril liikuda üle ümmarguse siini külge kinnitatud alumiiniumtoe.

Äärikuga korpus

Lai ülemine pind ja neli kinnitusava lihtsustavad ühendamist masinalaudade, kronsteinide ja positsioneerimisseadmetega.

Sobiv Slide Bush

Iga korpuse suurus vastab määratud LM…UU-OP või LM…LUU-OP avatud lineaarsele kuulpuksile.

UU ja LUU versioonid

Versioon	Korpuse pikkus	Koormuse reiting	Valiku olukord
TBR…UU	Standard{0}}pikkusega korpus	Standardseeria reiting	Lühemad paigaldusplatvormid, kompaktsed kärud ja mõõduka koormusega rakendused
TBR…LUU	Laiendatud korpus	Kõrgem ühikukoormuse reiting	Pikemad paigaldusplaadid, suuremad koormused või suuremat momendikindlust nõudvad paigaldused

LUU ei tähenda suuremat võlli läbimõõtu. See identifitseerib slaidiüksuse laiendatud versiooni. Näiteks TBR20UU ja TBR20LUU sobivad mõlemad 20 mm siinile, kuid nende korpuse pikkused ja kandevõime on erinevad.

TBR…UU ja TBR…LUUTehnilised andmed

Mõõtmed on esitatud millimeetrites. Dünaamilise ja staatilise koormuse reitingud on esitatud njuutonites. C viitab põhilisele dünaamilisele koormusreitingule, C0 aga staatilisele põhikoormusele.

TBRUU and TBRLUU technical specifications

Mudel	Võlli Ø	C (N)	C0 (N)	W	G	A	M	S1	J	K	E	h	Slide Bush
TBR16UU	16	392	490	62	26	8	42	M5	50	30	31	18	LM16UU-OP
TBR20UU	20	784	1176	68	31	10	51	M6	54	37	34	21	LM20UU-OP
TBR25UU	25	1568	2352	82	41	12	65	M8	65	50	41	28	LM25UU-OP
TBR30UU	30	1764	2940	91	48	12	75	M8	75	60	45.5	33.5	LM30UU-OP
TBR16LUU	16	780	980	62	26	8	85	M5	50	60	31	18	LM16LUU-OP
TBR20LUU	20	1568	2352	68	31	10	96	M6	54	70	34	21	LM20LUU-OP
TBR25LUU	25	3136	4704	82	41	12	130	M8	65	100	41	28	LM25LUU-OP
TBR30LUU	30	3528	5880	91	48	12	140	M8	75	110	45.5	33.5	LM30LUU-OP

Joonistamise tolerantsid:K ±0,2 mm, J ±0,2 mm, E ±0,02 mm ja h ±0,02 mm. Tähis 4-S1 tähistab nelja keermestatud kinnitusava.

TBR…UU ja TBR…LUUMudeli sobitamine

Võlli läbimõõt	Standardüksus	Standardne liugpuks	Laiendatud üksus	Laiendatud liugpuks
16 mm	TBR16UU	LM16UU-OP	TBR16LUU	LM16LUU-OP
20 mm	TBR20UU	LM20UU-OP	TBR20LUU	LM20LUU-OP
25 mm	TBR25UU	LM25UU-OP	TBR25LUU	LM25LUU-OP
30 mm	TBR30UU	LM30UU-OP	TBR30LUU	LM30LUU-OP

Valiku kaalutlused

Õige TBR-üksus tuleks valida vastavalt rööpa läbimõõdule, rakendatavale koormusele, kinnitusplaadi-pikkusele ning koorma keskpunkti ja kelgu vahelisele kaugusele. Põhikoormuse reiting on vaid üks osa valikuprotsessist.

Võlli ühilduvus:number TBR mudelis peab ühtima TB siini läbimõõduga.
Saadaval paigalduspikkus:enne UU seadme asendamist LUU seadmega kinnitage mõõt M.
Hetkeline koormus:nihkekoormus võib tekitada kalde-, kald- või veeremomente isegi siis, kui vertikaalkoormus on suhteliselt väike.
Ploki kogus:Kahe üksuse kasutamine ühel rööbal või nelja üksuse kasutamine kahe rööpa vahel võib parandada platvormi tuge, kuid rööpa paralleelsus muutub olulisemaks.
Töökeskkond:tolmu, hakke ja muid osakesi tuleks kontrollida, et vältida palliradade saastumist.

Paigaldamine ja reguleerimine

Enne kokkupanemist puhastage kinnitusplaat, libistage{0}}üksuse pind ja TB-siin.
Asetage liugseade siinile ilma avatud laagrit üle toetatud sektsiooni sundimata või kallutamata.
Asetage liikuv plaat kohale ja käivitage kõik neli kinnituskruvi enne lõpliku pingutusmomendi rakendamist.
Kahe-rööpalise mehhanismi puhul joondage esmalt võrdlusrööbas ja reguleerige teist siini, liigutades samal ajal platvormi kogu selle käiguga.
Kontrollige, kas kelk liigub ilma kohalike kitsaste kohtade, ebaühtlase takistuseta või ebatavalise mürata.
Määrige sisemist kuuliringi ja hoidke võlli avatud pind töötamise ajal puhtana.

Rakendused

Puidutöötlemisseadmete teisalduslauad

Pakkemasina reguleerimismehhanismid

Ülevaatus- ja positsioneerimisseadmed

Konveieri juht- ja ülekandeseadmed

CNC abiliikumise teljed

Üldised automatiseerimisplatvormid

KKK

K: Kas TBR20UU sobib 20 mm toetamata võlliga?

V: Avatud laagrikonstruktsioon on ette nähtud 20 mm TB toega siinile. Kuigi nimiläbimõõt on sama, tuleks korpuse ava ja ettenähtud kinnitusseadet kontrollida enne selle kasutamist mõne muu võlli konfiguratsiooniga.

K: Kas TBR…UU seadet saab asendada otse LUU versiooniga?

V: Võlli läbimõõt võib jääda samaks, kuid LUU korpus on pikem ja mõõde K muutub. Seetõttu tuleb enne vahetamist kontrollida liikuva plaadi ja kinnitusavade asukohti.

K: Miks on LUU seadmel suurem koormusreiting?

V: Pikem seade kasutab laiendatud laagrite paigutust suurema efektiivse kuuli{0}}kontaktpiirkonnaga. See suurendab avaldatud dünaamilisi ja staatilisi koormusnorme ning pakub suuremat tuge piklikule kelgule.

K: Kas sisemist avatud lineaarset laagrit saab asendada?

V: Asendamine võib olla võimalik, kui korpuse ja laagrite versioon ühtivad, kuid laagri suund, kinnituskonstruktsioon ja kliirens tuleks enne lahtivõtmist kinnitada. Vastav LM…UU-OP või LM…LUU-OP mudel on loetletud tabelis.

K: Millist teavet tuleks päringule lisada?

V: Esitage TBR-mudel, UU- või LUU-versioon, ploki kogus, sobiv rööpa läbimõõt, rööpa pikkus, töökoormus ja kõik asjakohased paigaldusjoonised. See aitab kinnitada nii kelgu kui ka rööpa konfiguratsiooni.
