DLYSBR-UU lineaarne laagriplokkon avatud -tüüpi alumiiniumist lineaarne laagriplokk, mis on loodud SBR-toega ümmarguste rööpasüsteemide jaoks. See töötab koos SBR-toega lineaarsiinidega ja seda kasutatakse tavaliselt CNC-ruuterite, puidutöötlemismasinate, automatiseerimisslaidide, 3D-printerite, kergliiklevate liikumisplatvormide ja asendusrööpasüsteemide jaoks.

SBR-UU plokk kasutab alumiiniumkorpust, mille sees on avatud-tüüpi LM lineaarlaager. TheUU topelt{0}}pitseeritud disainaitab vähendada tolmu sissepääsu töö ajal, samal ajal kui avatud põhjakonstruktsioon võimaldab plokil libiseda mööda toetatud ümaraid siine. DLY võib pakkuda SBR-UU plokke eraldi või pakkuda sobivaid SBR-rööpa-ja-plokikomplekte, et vähendada mudelite mittevastavust installimise ajal.

Peamine tarne ulatus:

SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU standardplokid, SBR-LUU pikendatud plokid, asendus-SBR-UU plokid, sobitatud SBR-i pikkus ja toetatud ekspordipiirded.

SBR-UU Linear Bearing Block for Supported Linear Rail

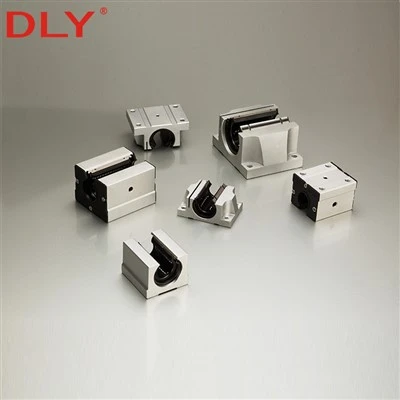

SBR-UU ja SBR-LUU alumiiniumist lineaarsed laagriplokid toetatud ümarrööpasüsteemidele.

SBR UU Bearing Block with Aluminum Housing

Standardne SBR-UU laagriplokk alumiiniumkorpuse, avatud põhja ja topelt-tihendiga lineaarlaagriga.

SBR-UU liugurplokk SBR-i toetatud lineaarse rööpa asendamiseks ja uue masina kokkupanekuks.

SBR-UU lineaarse laagriploki spetsifikatsioonid

Toote nimi	SBR-UU lineaarne laagriplokk / SBR UU laagriplokk / SBR lineaarne laagriplokk
Sobiv raudtee	SBR-ga toetatud ümmargune lineaarne siin
Struktuuri tüüp	Avatud-tüüpi lineaarne laagriplokk
Laagri tüüp	LM avatud-tüüpi lineaarlaager alumiiniumkorpuses
Tihendi tüüp	UU kahekordne tihend
Korpuse materjal	Alumiiniumisulamist korpus
Standardmudelid	SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU
Laiendatud mudelid	SBR16LUU, SBR20LUU, SBR25LUU, SBR30LUU, SBR40LUU
Tarnemeetod	Ainult plokk, sobitatud SBR-rööpa-ja-plokikomplekt, kohandatud siini pikkuse komplekt
Tüüpilised rakendused	CNC-ruuterid, puidutöötlemismasinad, 3D-printerid, automatiseerimisslaidid, pakkimismasinad, hooldusvahetus, lineaarsed liikumisplatvormid

SBR-UU vs SBR-LUU laagriplokid

SBR-UU on standard-pikkusega laagriplokk üldistele toetatud rööpasüsteemidele. SBR-LUU on pikendatud-pikkusega versioon, mis valitakse siis, kui liikuv platvorm vajab pikemat ploki tuge, paremat stabiilsust või paremat koormuse jaotust.

Tüüp	Struktuur	Parim jaoks
SBR-UU	Standardpikkusega -alumiinium laagriplokk UU topelttihendiga	Üldised SBR-rööpasüsteemid, asendusplokid, kompaktne paigaldus, kerge{0}}kuni-keskmine automatiseerimine
SBR-LUU	Pikendatud{0}}alumiiniumist laagriplokk pikema korpusega	Pikem käik, suurem liikuv plaat, suurem stabiilsus ja parem koormuse tugi

SBR-UU ja SBR-LUU mõõtmete tabel

See näitab SBR-UU ja SBR-LUU ploki struktuuri, kinnitusava paigutust, liugpuksi tähistust, koormusnormi ja kaaluviidet.

SBR-UU and SBR-LUU Linear Bearing Block Dimension Table

SBR-UU ja SBR-LUU lineaarse liikumisega kuuli liugseadme mõõtmete tabel toetatud ümarrööpasüsteemide jaoks.

Ühiku tüüp	h	E	W	L	F	h1	θ	B	C	S	L1	T	Määramine	Dünaamiline C(N)	Staatiline Co(N)	Kaal (g)
SBR10UU	15	18	36	32	24	6	80 kraadi	25	20	M5	10	7	LM10UU-OP	372	549	65
SBR12UU	17	20	40	39	27.6	8.5	80 kraadi	28	26	M5	10	8	LM12UU-OP	510	784	100
SBR13UU	17	20	40	39	27.6	8.5	80 kraadi	28	26	M5	10	8	LM13UU-OP	510	784	100
SBR16UU	20	22.5	45	45	33	10	80 kraadi	32	30	M5	12	9	LM16UU-OP	774	1180	150
SBR20UU	23	24	48	50	39	10	60 kraadi	35	35	M6	12	11	LM20UU-OP	882	1370	200
SBR25UU	27	30	60	65	47	11.5	50 kraadi	40	40	M6	12	14	LM25UU-OP	980	1570	450
SBR30UU	33	35	70	70	56	14	50 kraadi	50	50	M8	18	15	LM30UU-OP	1570	2740	630
SBR35UU	37	40	80	80	63	16	50 kraadi	55	55	M8	18	18	LM35UU-OP	1670	3140	925
SBR40UU	42	45	90	90	72	19	50 kraadi	65	65	M10	20	20	LM40UU-OP	2160	4020	1330
SBR50UU	53	60	120	110	92	23	50 kraadi	94	80	M10	20	25	LM50UU-OP	3820	7940	3000
SBR16LUU	20	22.5	45	85	33	10	80 kraadi	32	60	M5	12	9	LM16LUU-OP	1548	2360	300
SBR20LUU	23	24	48	96	39	10	60 kraadi	35	70	M6	12	11	LM20LUU-OP	1764	2740	400
SBR25LUU	27	30	60	130	47	11.5	50 kraadi	40	100	M6	12	14	LM25LUU-OP	1960	3140	900
SBR30LUU	33	35	70	140	56	14	50 kraadi	50	110	M8	18	15	LM30LUU-OP	3140	5480	1260
SBR40LUU	42	45	90	175	72	19	50 kraadi	65	140	M10	20	20	LM40LUU-OP	4320	8040	2660

Saadaval SBR-UU mudelid ja rööbaste sobitamine

Esimene valikuetapp on toetatud rööpavõlli läbimõõdu kinnitamine. Näiteks SBR16UU on sobitatud SBR16 toetatud rööpaga ja SBR20UU on sobitatud SBR20 toetatud rööpaga.

Mudel	Sobiv rööpavõlli läbimõõt	Ühine kasutamine
SBR12UU	12 mm	Väike automaatika, kompaktsed seadmed
SBR16UU	16 mm	CNC-ruuterid, 3D-masinad, kerge{1}}liikumine
SBR20UU	20 mm	Üldautomaatika, puidutöötlemismasinad
SBR25UU	25 mm	Keskmise{0}}koormusega masinaplatvormid
SBR30UU	30 mm	Raskemad lineaarsed liikumissüsteemid
SBR35UU	35 mm	Tööstuslikud seadmed
SBR40UU	40 mm	Suured masinad ja pikad{0}}sõidusüsteemid

Toote peamised omadused

Avage -Tüübistruktuur

Mõeldud sõitma SBR-i toega ümmargustel siinidel, kus toestatud võll nõuab avatud laagriploki konstruktsiooni.

UU topelt{0}}pitseeritud disain

Topelttihendiga-laagristruktuur aitab vähendada tolmu ja prahi sattumist normaalse töö käigus.

Lihtne paigaldus

Alumiiniumkorpusel on kinnitusavad masinaplaatide, kronsteinide või liikuvate platvormidega ühendamiseks.

Ainult plokk või rööpakomplekt

Ostjad saavad tellida SBR{0}}UU plokke eraldi või koos sobivate SBR-i toetatud lineaarsiinidega.

Kuidas valida õige SBR{0}}UU-plokk

SBR{0}}UU lineaarse laagriploki valimisel ärge kontrollige ainult välimust. Plokk peab vastama rööpa võlli läbimõõdule, ploki kõrgusele, kinnitusavade vahekaugusele ja masina paigaldusruumile.

Valiku üksus	Mida kinnitada
Rööpa võlli läbimõõt	Kinnitage siini suurus 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm või 50 mm.
Standardne või laiendatud tüüp	Valige SBR-UU tavakasutuseks või SBR-LUU pikema eluaseme ja parema toe jaoks.
Paigaldusava kaugus	Enne vana ploki vahetamist või uue platvormi projekteerimist kontrollige kinnitusavade vahekaugust.
Plokkide arv	Kinnitage, kas iga rööpa kasutab ühte plokki, kahte plokki või mitut plokki.
Raudtee seisukord	Vanade plokkide väljavahetamisel kontrollige, kas toestatud võlli pind pole kulunud, roostetanud või kriimustatud.

Tüüpilised rakendused

SBR-UU laagriplokid sobivad toetatud ümarrööpasüsteemidesse, kus kasutajad vajavad praktilist tasakaalu paigaldamise mugavuse, sujuva liikumise ja kulutõhusa lineaarse liikumise vahel.

CNC ruuter ja graveerimismasin

Kasutatakse laudade liigutamiseks, pukkide liigutamiseks ja kergete{0}}kuni{1}}keskmiste lineaarsete juhtstruktuuride jaoks.

Puidutöötlemismasin

Tavaliselt kasutatakse puidutöötlemisseadmetes, mis vajavad toetatud rööpajuhtimist pikemate vahekauguste korral.

3D-printer ja DIY-platvorm

Sobib DIY lineaarsete liikumisstruktuuride, väikeste platvormide ja kergete automaatikaprojektide jaoks.

Automatiseerimise slaid

Kasutatakse kerge{0}}söötmis-, tõuke-, suunamis- ja positsioneerimissüsteemides.

Pakkimismasin

Kasutatakse korduvates liikumismehhanismides, kus on vaja lihtsat ja stabiilset rööpajuhtimist.

Hooldus Asendamine

Kasutatakse kulunud SBR-UU-plokkide asendamiseks olemasolevates SBR-toega raudteesüsteemides.

Kas vajate abi SBR{0}}UU plokkide valimisel?

Saatke meile oma mudeli number, siini suurus, kogus, rööpa pikkus või vana plokkfoto. DLY aitab kinnitada sobivat SBR-UU plokki või sobivat SBR rööpa-ja-ploki komplekti.

WhatsApp:+86 166 0578 8856| Meil:dlyexport2@dlybearing.com

KKK

1. küsimus: milleks SBR-UU-d kasutatakse?

SBR-UU kasutatakse libiseva laagriplokina SBR-i toetatud lineaarsiinidel. See aitab masinalaudadel, vankritel ja liikuvatel plaatidel sujuvalt libiseda mööda toetatud ümaraid võlle.

2. küsimus: kas ma saan osta ainult SBR{1}}UU plokki ilma siinita?

Jah. DLY võib tarnida SBR-UU plokke eraldi asendus-, hooldus- või laotellimuste jaoks. Enne tellimist kinnitage sobiv rööpavõlli läbimõõt.

K3: Mis vahe on SBR-UU ja SBR-LUU vahel?

SBR-UU on standard-pikkusega plokk. SBR-LUU on pikendatud-pikkusega plokk, mis valitakse siis, kui rakendus vajab pikemat tuge, paremat stabiilsust või suuremat koormuse jaotust.

4. küsimus: kuidas valida õige SBR-UU mudel?

Valige mudel toetatud rööpavõlli läbimõõdu järgi. Näiteks SBR16UU kasutatakse koos SBR16 rööpaga ja SBR20UU kasutatakse SBR20 rööpaga.

5. küsimus: kas DLY saab koos tarnida SBR-rööpaid ja SBR{1}}UU-plokke?

Jah. DLY võib pakkuda sobivaid SBR-i toetatud lineaarseid rööpaid ja SBR-UU laagriplokke täielike lineaarsete liikumiskomplektidena kohandatud rööpa pikkusega.

K6: kas ma saan asendusmudeli kinnitamiseks saata joonise või foto?

Jah. Saate saata vana ploki foto, mudeli numbri, siini läbimõõdu või joonise ning DLY aitab kinnitada sobiva asendusmudeli.
