Imperial keermevarda otsa laager
Tollised keermevarda otsa laagrid ühendus- ja reguleerimissüsteemide jaoks
DLY-tollised keermevarda otsa laagrid on ette nähtud ühendussüsteemide jaoks, mis nõuavad inglise keele keerme ühilduvust, nurkade nihket ja sujuvat võnkuvat liikumist. Neid kasutatakse tavaliselt hüdrosilindrites, põllumajandusmasinates, autode ühendusseadmetes, tööstusseadmetes, juhthoobades ja reguleeritavates liikumissõlmedes.
Tootevalikusse kuuluvad väliskeerme ja sisekeermega varda otsad, parem{0}}- ja vasakkeermega PTFE-vooderdusega, pronks-vooderdusega, metallist-metallist- ja määritavaid konstruktsioone saab kontrollida vastavalt koormusele, liikumissagedusele, hooldusnõuetele ja töökeskkonnale.

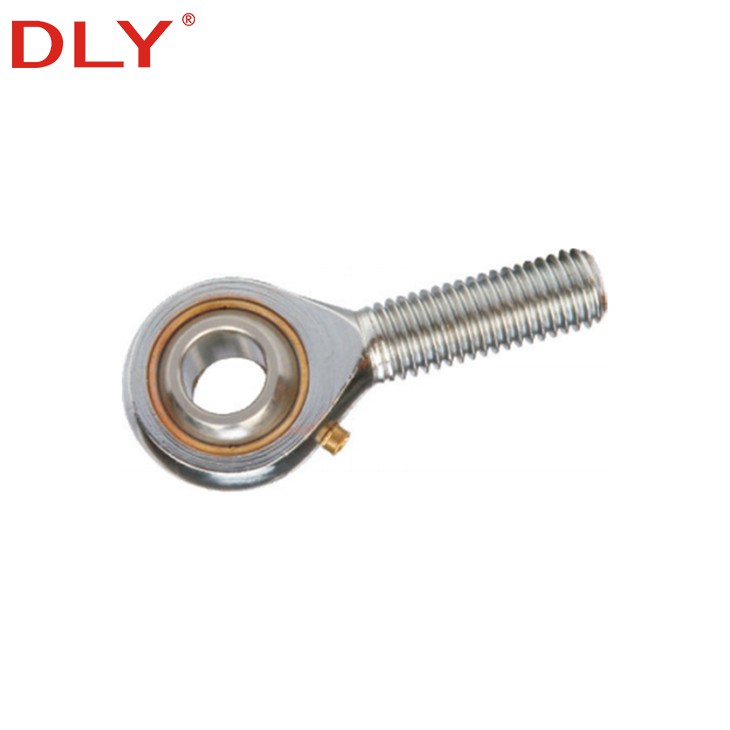

Tolline keermevarda otsa laager impeeriumi ühendus- ja reguleerimissõlmede jaoks.
Mis on tollise keermevarda otsa laager?
Tollise keermevarda otsa laager on mehaaniline liigendühendus, millel on keiserliku keermestatud ühendus. See ühendab fikseeritud ja liikuvad osad, võimaldades samal ajal pöörlemist, võnkumist ja piiratud nurkade kõrvalekaldeid. Võrreldes meetermõõdustiku varda otstega valitakse tollised vardaotsad, kui varustus, varuosa või ühendussüsteem kasutab keiserlike keermestandardeid.
Toote üldised spetsifikatsioonid
| Toote tüüp | Tolline keermevarda otsa laager / Imperial varda otsa laager |
| Keerme standard | UNF / UNC tollise keerme valikud |
| Keerme struktuur | Välise keermevarda ots, sisemise keermevarda ots |
| Keerme suund | Parem-keeret ja vasak-keeret saab kontrollida vastavalt montaažisuunale |
| Üldised ava suurused | 3/16", 1/4", 5/16", 3/8", 7/16", 1/2", 5/8", 3/4", 7/8", 1" |
| Levinud niidi suurused | 3/16-32, 1/4-28, 5/16-24, 3/8-24, 7/16-20, 1/2-20, 5/8-18, 3/4-16, 7/8-14, 1-12 |
| Vooder / liugkonstruktsioon | PTFE vooder, pronksvooder, metallist -to-metallist struktuur või määrdetav tüüp vastavalt rakendusele |
| Pinnatöötlus | Tsingimine, kroomimine, must oksiid või roostevaba teras, olenevalt töökeskkonnast |
| Peamised rakendused | Hüdraulilised silindrid, põllumajandusmasinad, autode hoovad, juhthoovad, pakkimisseadmed, tööstuslikud ühendused, automaatikasüsteemid |
Isas- ja emastollise varda otsa laagri valikud
Isased ja emased tollised vardaotsad ei ole omavahel vahetatavad. Valik sõltub ühendusstruktuurist, vardast, silindri otsast või reguleerimisosast. DLY aitab kinnitada sobivat tüüpi: keerme suurus, ava suurus, keerme suund ja rakenduse foto.
| Tüüp | Struktuur | Parim jaoks | Valiku märkus |
|---|---|---|---|
| Tolline isane varda ots | Välise keermega vars | Reguleeritavad hoovad, juhthoovad, varraste sõlmed, masina liigendid | Kasutatakse siis, kui varda ots tuleb kruvida emaskeermega komponendi-või ühendusploki külge. |
| Tolline varda ots | Sisekeere varda otsa korpuses | Hüdrosilindrite varraste otsad, pneumaatilised süsteemid, kompaktsed ühenduskonstruktsioonid | Kasutatakse siis, kui varda ots ühendub isakeermega -varda, naastu või võlliga. |
| Parempoolne{0}}niit | Standardne pingutussuund | Üldised sidumis- ja asendusrakendused | Kõige tavalisem valik, kuid enne asendamist tuleb see siiski kinnitada. |
| Vasakpoolne{0}}niit | Keerme vastupidine suund | Turnbuckle{0}}stiili reguleerimine, paarisvarraste komplektid, spetsiaalsed ühendussüsteemid | Kasutatakse pikkuse reguleerimiseks sageli koos parempoolse -keermega. |

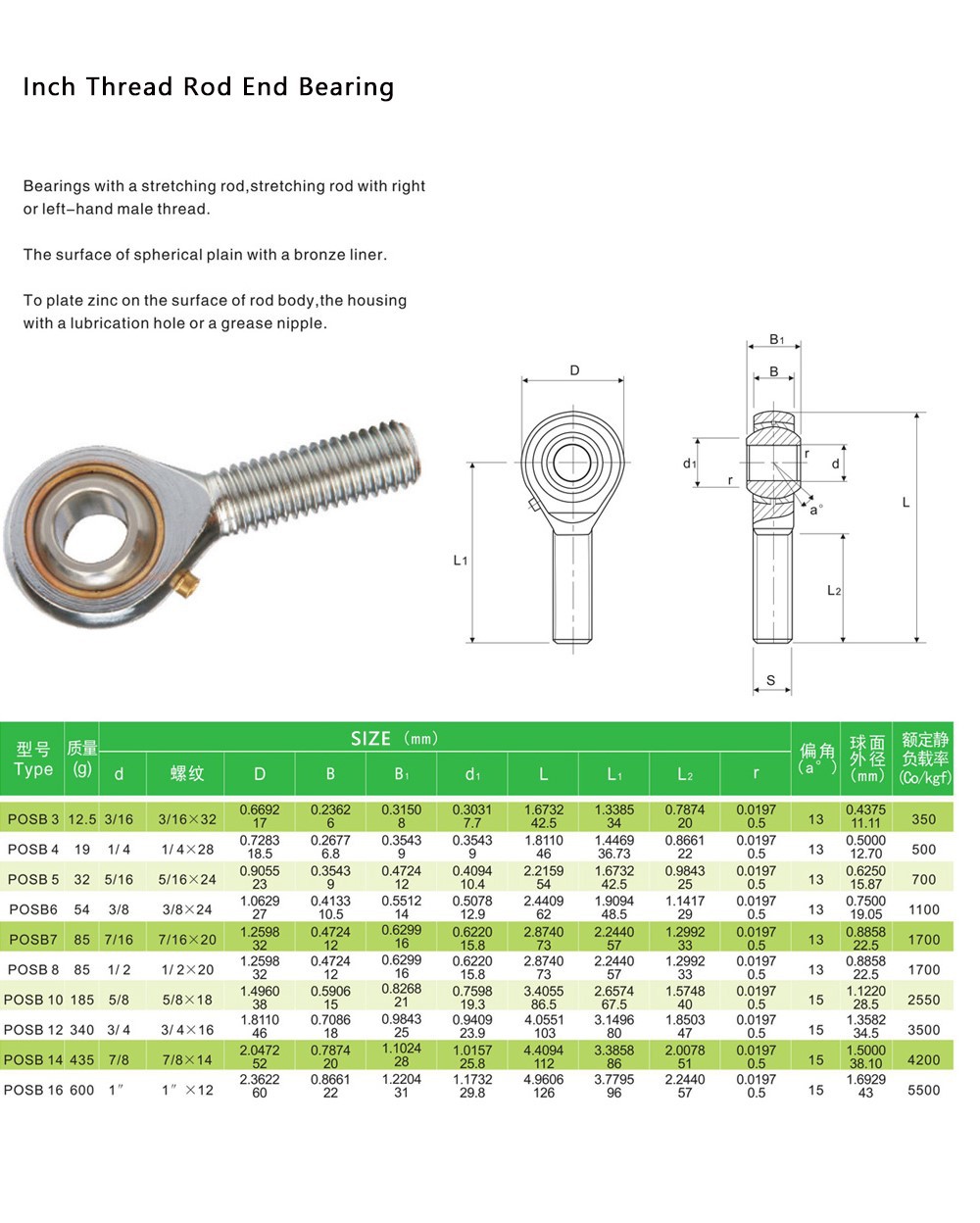

POSB isase tollise keermevarda otsa laagrikonstruktsioon ja võrdlusmõõtmed.

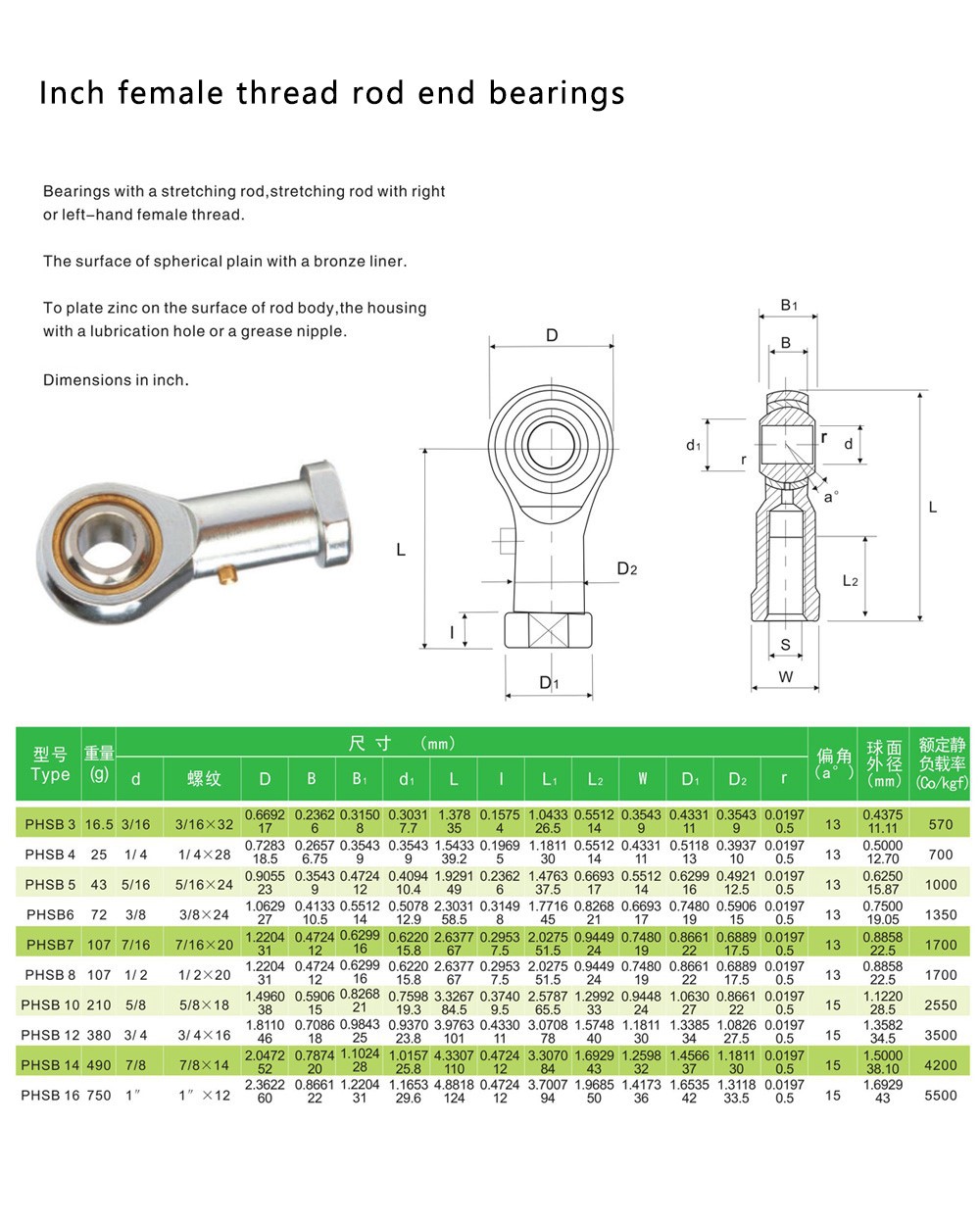

PHSB emase tollise keermevarda otsa laagrikonstruktsioon ja võrdlusmõõtmed.
POSB isase tollise varda otsa laagrite võrdlussuurused
Tollistes{0}}keermeühendussüsteemides kasutatakse tavaliselt järgmisi POSB-tüüpi varda otsalaagrite suurusi. Enne hinnapakkumist tuleb kinnitada lõplikud mõõtmed, keerme suund, määrdekonstruktsioon ja saadaolev varu.
| Mudel | Ava suurus | Keerme suurus | u. Kaal | Nurgavigastus | Staatilise koormuse reiting |
|---|---|---|---|---|---|
| POSB 3 | 3/16" | 3/16-32 | 12.5 g | 13 kraadi | 350 kgf |
| POSB 4 | 1/4" | 1/4-28 | 19 g | 13 kraadi | 500 kgf |
| POSB 5 | 5/16" | 5/16-24 | 32 g | 13 kraadi | 700 kgf |
| POSB 6 | 3/8" | 3/8-24 | 54 g | 13 kraadi | 1100 kgf |
| POSB 7 | 7/16" | 7/16-20 | 85 g | 13 kraadi | 1700 kgf |
| POSB 8 | 1/2" | 1/2-20 | 85 g | 13 kraadi | 1700 kgf |
| POSB 10 | 5/8" | 5/8-18 | 185 g | 15 kraadi | 2550 kgf |
| POSB 12 | 3/4" | 3/4-16 | 340 g | 15 kraadi | 3500 kgf |
| POSB 14 | 7/8" | 7/8-14 | 435 g | 15 kraadi | 4200 kgf |
| POSB 16 | 1" | 1-12 | 600 g | 15 kraadi | 5500 kgf |
PHSB-tollise varda otsa laagrite võrdlussuurused
Naastollised varda otsa laagrid valitakse siis, kui ühendusosa kasutab välist keermestatud varda või naast.
| Mudel | Ava suurus | Keerme suurus | u. Kaal | Nurgavigastus | Staatilise koormuse reiting |
|---|---|---|---|---|---|
| PHSB 3 | 3/16" | 3/16-32 | 16.5 g | 13 kraadi | 570 kgf |
| PHSB 4 | 1/4" | 1/4-28 | 25 g | 13 kraadi | 700 kgf |
| PHSB 5 | 5/16" | 5/16-24 | 43 g | 13 kraadi | 1000 kgf |
| PHSB 6 | 3/8" | 3/8-24 | 72 g | 13 kraadi | 1350 kgf |
| PHSB 7 | 7/16" | 7/16-20 | 107 g | 13 kraadi | 1700 kgf |
| PHSB 8 | 1/2" | 1/2-20 | 107 g | 13 kraadi | 1700 kgf |
| PHSB 10 | 5/8" | 5/8-18 | 210 g | 15 kraadi | 2550 kgf |
| PHSB 12 | 3/4" | 3/4-16 | 380 g | 15 kraadi | 3500 kgf |
| PHSB 14 | 7/8" | 7/8-14 | 490 g | 15 kraadi | 4200 kgf |
| PHSB 16 | 1" | 1-12 | 750 g | 15 kraadi | 5500 kgf |
Märkus. Tabel on mudeli viitamiseks. Enne tellimist kinnitage mõõtmed, keerme suund, voodri tüüp, määrimisnõue ja tegelik töökoormus.
Võtmestruktuuri valikud
PTFE-vooderdatud vardaotsad
Sobib väiksemate hooldusvajaduste ja sujuvama võnkuva liikumise jaoks. See valik valitakse sageli siis, kui regulaarne määrimine on keeruline.
Pronks{0}}vooderdatud struktuur
Ühine struktuur varda otsa laagritele, kus on vaja stabiilset libisevat kontakti ja praktilist vastupidavust.
Määritav tüüp
Määrimisava või määrdenippel võib toetada hooldust raskemates{0}}koormussüsteemides või tolmustes töökeskkondades.
Pinnatöötluse valikud
Tsinkimist, kroomimist, musta oksiidi või roostevaba terase valikuid saab kontrollida vastavalt korrosioonikindlusele ja paigalduskeskkonnale.
Ühised rakendused
Tolliste keermevarda otste laagreid kasutatakse peamiselt seal, kus on vaja ühenduslüli liikumist, nurkade kõrvalekaldeid ja reguleeritavaid keermestatud ühendusi.
| Rakendus | Tüüpiline kasutus | Valik Fookus |
|---|---|---|
| Hüdraulilised silindrid | Silindri varda otsa ühendus, pöördliigend, võnkuv liikumine | Keerme suurus, kandevõime, määrdetav struktuur, nihestusnurk |
| Põllumajandustehnika | Roolivardad, tõstehoovad, juhthoovad, reguleerimisvardad | Tolmukindlus, pinnatöötlus, määrimine, asendusmudel |
| Autode ühendused | Juhthoovad, vedrustuse lingid, rooliliigendid, reguleeritavad vardad | Isane/emane tüüp, parem-/vasakpoolne keerme, ava suurus, tugevus |
| Pakkimisseadmed | Juhiku reguleerimine, täiturmehhanismi otsad, väike ühendusliigutus | Sujuv liikumine, kompaktne paigaldus, hooldusvajadus |
| Tööstusautomaatika | Täiturid, reguleeritavad hoovad, liigendkinnitused, liikumist ülekandvad osad | Keerme standard, voodri tüüp, kogus, asendussobivus |
Kuidas valida tolline keermevarda otsa laager
1. Kinnitage ava suurus
Kontrollige sfäärilise kuuli sisemist ava suurust, näiteks 1/4", 3/8", 1/2", 5/8" või 3/4".
2. Kinnitage niidi suurus
Kontrollige tollise keerme spetsifikatsiooni, näiteks 1/4-28, 5/16-24, 3/8-24, 1/2-20 või 5/8-18.
3. Valige Mehe või Naise tüüp
Valige väliskeere või sisekeere vastavalt ühenduse või varda ühendusstruktuurile.
4. Kontrollige keerme suunda
Parem--- ja vasak-
5. Valige vooder või määrdetüüp
PTFE{0}}voodriga vardaotsad sobivad väiksemaks hoolduseks. Raskemates töötingimustes võib kasutada määrdeainet või metallist -metallist-.
6. Saatke mudel või näidisfoto
Asendusprojektide puhul saatke kinnituseks vana mudel, joonis, näidisfoto või paigaldusmõõtmed.
Miks valida tollise keermevarda otsa laagrite jaoks DLY?
Tolli- ja meetermõõdustiku valikud
DLY pakub varda otsa laagrite valikuid nii meetermõõdustiku kui ka tolli keermetele, mis sobivad standardsete tarne- ja asendusprojektide jaoks.
Mudeli kinnituse tugi
Kliendid saavad enne hinnapakkumist kontrollimiseks saata vana mudeli, ava suuruse, keerme suuruse, keerme suuna ja rakenduse foto.
Meeste ja naiste struktuurid
Väliskeere, sisekeere, parem-keere ja vasakpoolne
Rakenduse{0}}põhine valik
Hüdrauliliste, põllumajandus-, autotööstuse ja tööstuslike ühendussüsteemide puhul aitab DLY tegeliku kasutuse põhjal sobivat vardaotsa laagrit kontrollida.
Seotud varda otsa laagritooted
Muude vardaotsa laagrite nõuete puhul saate kontrollida ka DLY isaseid vardaotsi, emaseid vardaotsi ja kogu varda otsa laagrite kategooriat.
KKK tollise keermevarda otsa laagrite kohta
Milleks kasutatakse tollise keermevarda otsa laagrit?
Seda kasutatakse ühendussüsteemides, mis vajavad pöörlemist, võnkuvat liikumist, nurga kõrvalekaldeid ja keermestatud reguleerimist. Levinud kasutusalad hõlmavad hüdrosilindreid, põllumajandusmasinaid, autode ühendusi ja tööstusseadmeid.
Mis vahe on isas- ja emasvarda otsalaagritel?
Isase varda otsa laagril on väliskeermega vars. Emasel varda otsa laagril on varda otsa korpuse sees sisekeere. Õige tüüp oleneb ühendussõlme vastasosast.
Kas DLY saab varustada vasakpoolseid{0}}keermetollisi vardaotsi?
Parem{0}}- ja vasakpoolseid{1}}keermevalikuid saab kontrollida vastavalt mudelile, suurusele ja rakenduse nõuetele. Enne asendustellimuste esitamist kinnitage niidi suund.
Mis vahe on PTFE-ga{0}}vooderdatud ja määritavatel vardaotstel?
PTFE{0}}voodriga vardaotsad sobivad väiksemaks hoolduseks ja sujuvamaks libisemiseks. Määritavad vardaotsad valitakse sageli rakenduste jaoks, kus regulaarne määrimine on võimalik või vajalik.
Millist teavet on hinnapakkumise tegemiseks vaja?
Esitage mudeli number, ava suurus, keerme suurus, keerme suund, isane või emane tüüp, kogus, rakendus ja näidisfoto või joonis, kui see on saadaval.
Kas vajate tollise keermevarda otsa laagri hinda või asendustuge?
Saatke DLY-le oma varda otsa laagri mudel, ava suurus, keerme suurus, keerme suund, isane või emane tüüp, kogus või näidisfoto. Meie meeskond aitab enne hinnapakkumist kinnitada sobiva tollise keermevarda otsa laagrivaliku.
