Kirjeldus

Küsi pakkumist

Toote parameetrid

toote võtmetehnoloogiad

01.

Toote põhiparameetrid

Mudel ja spetsifikatsioonid

Standardmudel: näiteks HGH25 seeria mikro lineaarne juhik, mis toetab kohandatud käigu pikkust (10–2000 mm), sobib väikeste automaatikaseadmete vajadustega.

Suuruse vahemik:

Liuguri paigalduspinna suurus on 59,5 mm pikk ja 15 mm lai, mis toetab kompaktset ruumipaigaldust.

Rööpa kõrgus ja laius: sobib miniatuurse disaini jaoks, näiteks HGH seeria kõrgusega umbes 25 mm ja laiusega 15 mm.

Täpsus ja kandevõime

Positsioneerimistäpsus: ± 0,01 mm, mis vastab ülitäpsete stsenaariumide (nt optiliste instrumentide ja AOI tuvastusseadmete) nõuetele.

Nimikoormus:

Dünaamiline koormus: 15-40kN, näiteks SFU1605 seeria miniatuurne kuulkruvipaar talub dünaamilist koormust 15kN.

Staatiline koormus: 20-50 kN, sobib suure jäikuse ja madala vibratsiooniga rakenduste jaoks.

Materjalid ja struktuur

Juhtrööpa materjal: ülitugev{0}}roostevaba teras, mille pinna kõvadus on HRC58-62 ja suurepärane korrosioonikindlus.

Liuguri materjal: kõvakattega alumiiniumsulam, kerge ja kulumiskindel,{0}}hõõrdumise vähendamiseks on ühendatud teraskuuli tsirkulatsioonisüsteem.

Tolmukindel-disain: valikuline õlikaabits, tolmukate ja poldikate, mille kaitsetase on IP40, sobib tööstusliku tolmuga keskkonnas.

02.

Tehnilised omadused

Eelkoormus ja jäikus

Eelkompressioon: Saadaval kolmes valikus: kerge eelkompressioon (Z0), standardne eelkompressioon (ZA) ja tugev eelkompressioon (ZB), tasakaalustav positsioneerimise täpsus ja sujuv töö.

Jäikus: külgsuunaline jäikus 120N/μm või suurem, vertikaalne jäikus 100N/μm või suurem (näiteks HGH25), et summutada vibratsiooni suurel-kiirusel liikumisel.

Määrimine ja eluiga

Määrimissüsteem: reserveeritud õli sissepritse avad või kinnitatud õlidüüsid otsakaane küljel, mis toetavad määrde- või õhukese õli määrimist.

Kasutusiga: nimikoormuse korral võib teoreetiline eluiga (L10) ulatuda 20 000 tunnini.

Paigaldamine ja ühilduvus

Paigaldusmeetod: Toetab lukustamist ja külgmise lukustuse fikseerimist, ühildub ISO 15 standardi paigaldusavadega ja sobib tavalistele automaatikaseadmetele.

Vahetatavus: juhtsiin ja liugur müüakse komplektina, et tagada radiaalse kliirensi vastavus täpsusele, vältides segamisest tingitud jõudluse halvenemist.

Toote üksikasjad

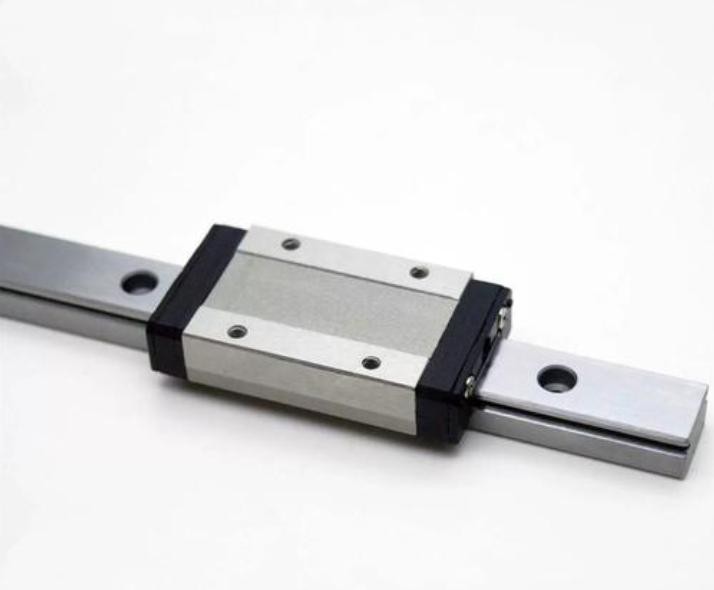

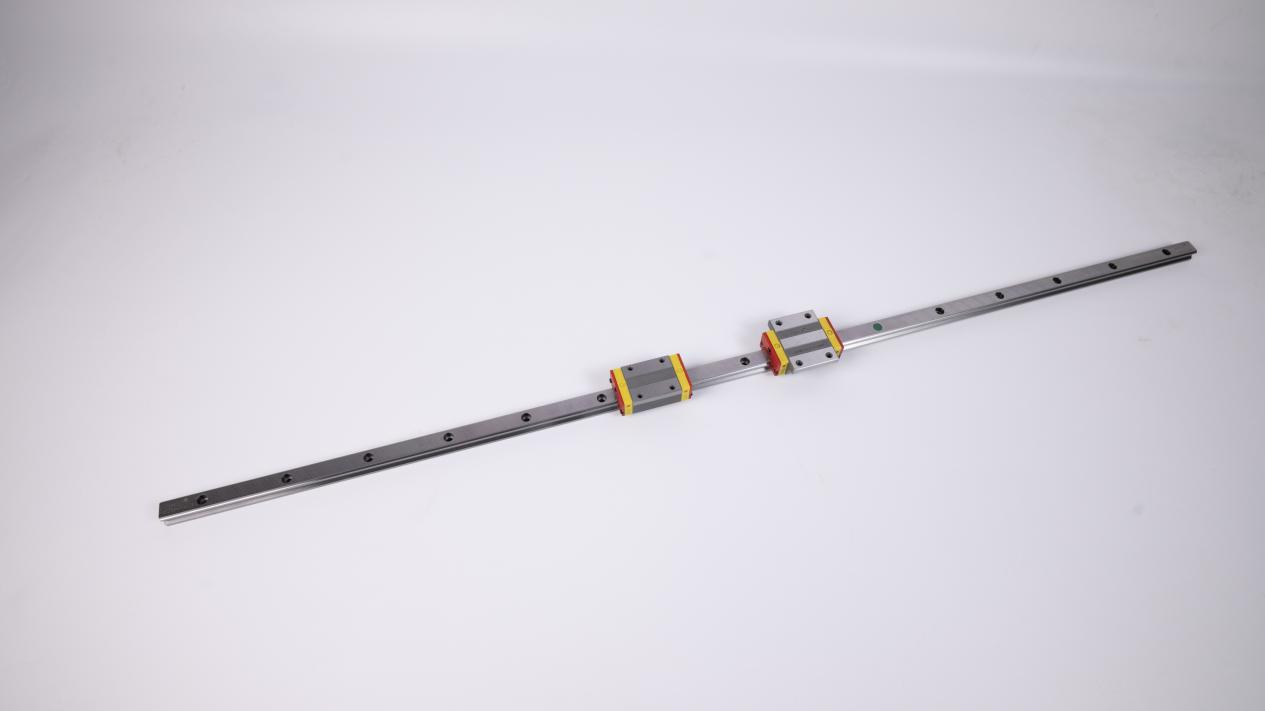

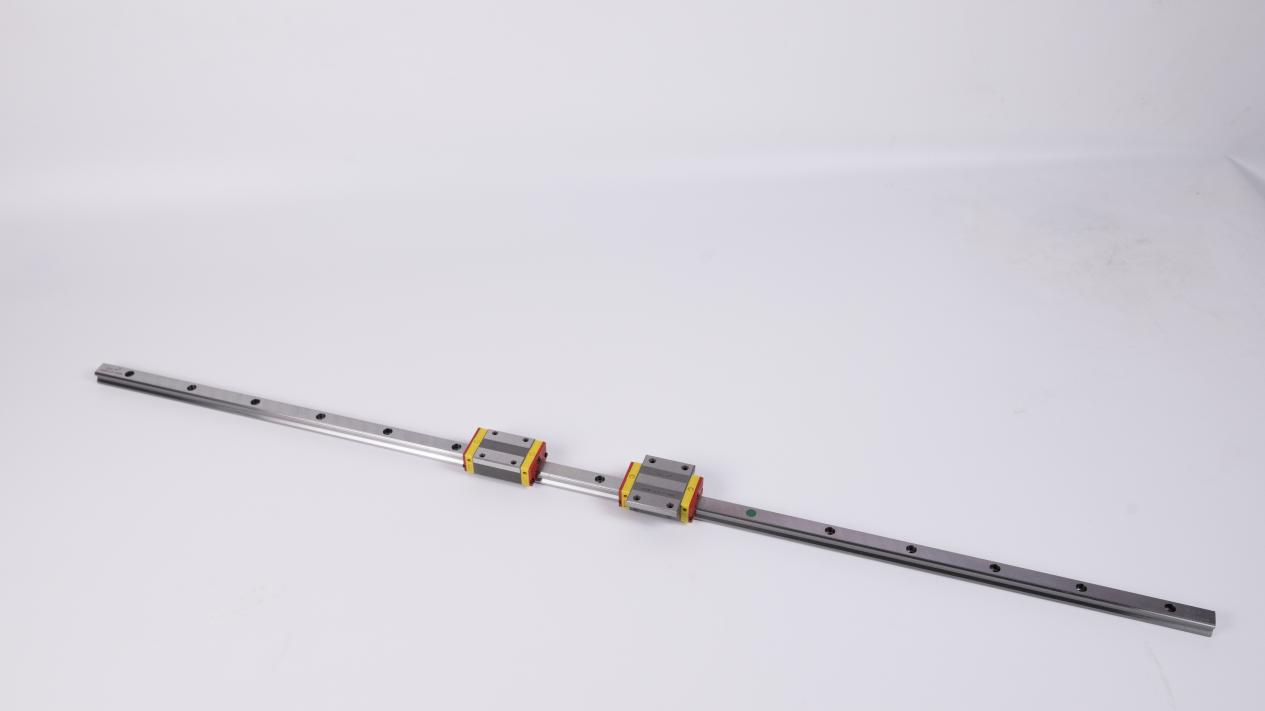

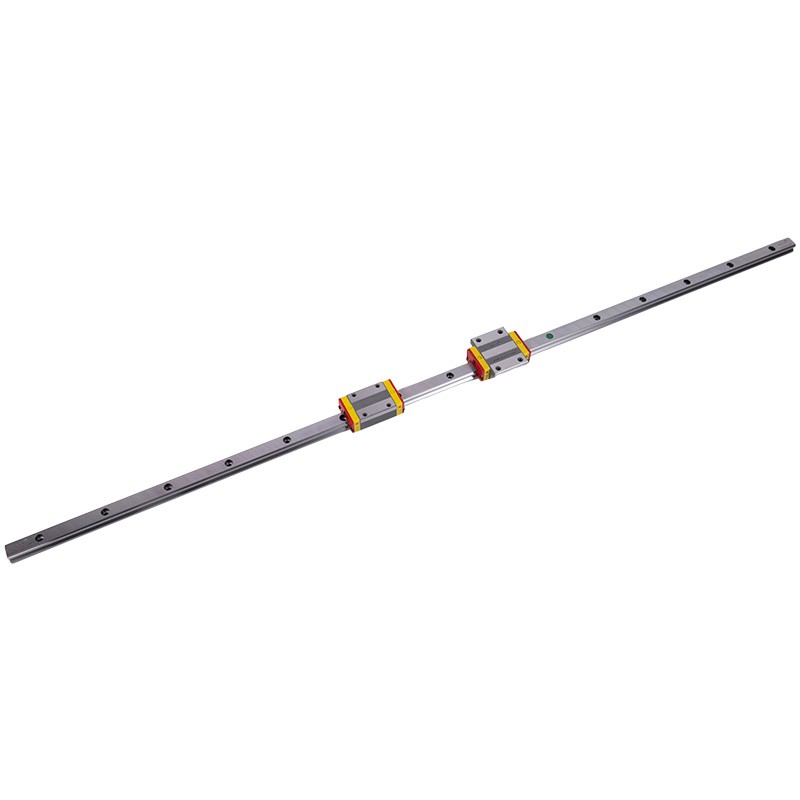

Toote nimi	Mikro lineaarne juhend
Täpsus	P klass
Laius	7,9,12,15 mm
Kõrgus	8,10,13,16 mm
Laadimine	Väikese suurusega koormus
Pikkus	Max pikkus 1000mm, saab lõigata
Kohaletoimetamine	2-5 päeva
Garantii	Üks aasta
Kustutamine	kõrgsageduslik karastamine

Mikrolineaarse juhendi tooteomadused ja rakendused

Kõrge täpsus ja kõrge jäikus

Gooti nelja{0}}punkti kontakti kujundus:Toetab koormusi igas suunas, pakkudessuurepärane jäikus ja kõrge täpsus.

Ultra-väike hõõrdumine:Rullkontakt liuguri ja siini vahel vähendab hõõrdetegurit kuni1/50 traditsioonilistest liugsiinidest, mis saavutab alla -mikronilise positsioneerimise täpsuse ja vastab UM-taseme voo nõuetele.

Neli-suunaline jäikus:Optimeeritud kontaktnurga disain summutab vibratsiooni suure{0}}kiire liikumise ajal, tagadesseadmete stabiilne töö.

Kompaktne disain ja kerge

Miniatuurne liugur:Minimaalne laius 8 mm,vähendab helitugevust 67%ja vähendab oluliselt kaalu, ideaalne miniatuursete seadmete jaoks.

Vaigu liuguri valik:Kerge (-25%), säilitades samal ajal tugevuse, parandades dünaamilist reaktsioonivõimet.

Madal hõõrdumine ja kõrge efektiivsus

Palli või rulli ringlus:Saavutab alla{0}}mikronilise positsioneerimise täpsuse, vähendab liikumistakistust ja parandab seadmete reageerimiskiirust.

Suletud määrdesüsteem:Sissepritseava ja peidetud õlimahuti toetavad automaatset määrimist, vähendades kulumist ja pikendades hooldusintervalle.

Kõrge töökindlus ja vastupidavus

Kõik roostevabast terasest konstruktsioonid:Pakutakse siinid, liugurid, teraskuulid ja kinnitustraadi komponendidüle kolme korra pikendatud roostetõrje, sobib karmidesse keskkondadesse.

Teraskuuli hoidja ja kukkumisvastane{0}disain:Tagab täpse kokkupaneku, hoiab ära palli kadumise lahtivõtmisel ja hõlbustab hooldust.

Kohanemisvõime keskkonnaga

Temperatuurivahemik:Mõned mudelid töötavad usaldusväärselt-50 kraadi kuni 150 kraadi, sobib äärmuslikesse tööstustingimustesse.

Tolmu- ja tihenduskaitse:IP67 tolmukindel-reiting tagab ohutu töötamise puhtas ruumis ja tolmuvabas{2}}keskkonnas.

Pooljuhtide ja elektroonika tootmine

Vahvlite kontrollimise seadmed:Mikrolineaarsed juhikud sondijaamades saavutavad±0,5 μm positsioneerimistäpsusja täpne nihke juhtimine.

IC tootmine ja kiire{0}}edastus:Tagadaülitäpsed ja kiired-automaatsed tootmisprotsessid.

Meditsiiniseadmed

CT-masinad ja kirurgilised robotid:Pidev tööiga ületab20 miljonit tsüklit, mis vastab rangetele meditsiinilise usaldusväärsuse standarditele.

Täpne liikumisjuhtimine:Toetab pildidiagnostika seadmeid ja muid meditsiiniseadmeid.

Labori automatiseerimine

Reaktiivi käe juhtimine:Korduv positsioneerimise täpsus0.3 μm, parandades labori analüütiliste instrumentide jõudlust.

Täppismõõteriistad:Tagab katseandmete täpsuse ja korratavuse.

Täppisinstrumendid ja automaatikaseadmed

X-Y lauad ja kiired-rihmaajamid:Saate saavutada suure-täpse ja suure-kiirusega lineaarse liikumise juhtimise.

Tarbijatele mõeldud OA ja välisseadmed:Sobib miniatuursetele seadmetele, tarvikutele ja tipptasemel{0}}arvutite välisseadmetele, mis nõuavad täpset lineaarset edastamist.

Võtke kohe ühendust

Toote disain

1. Moodulkonstruktsioonide projekteerimine

Kompaktne rööpasüsteem

Kahe V{0}}kujulise võidusõiduraja konstruktsioon reguleeritava 45 kraadi ± 15 ' kontaktnurgaga, mis tagab koormuse võrdse jaotumise kõikides suundades

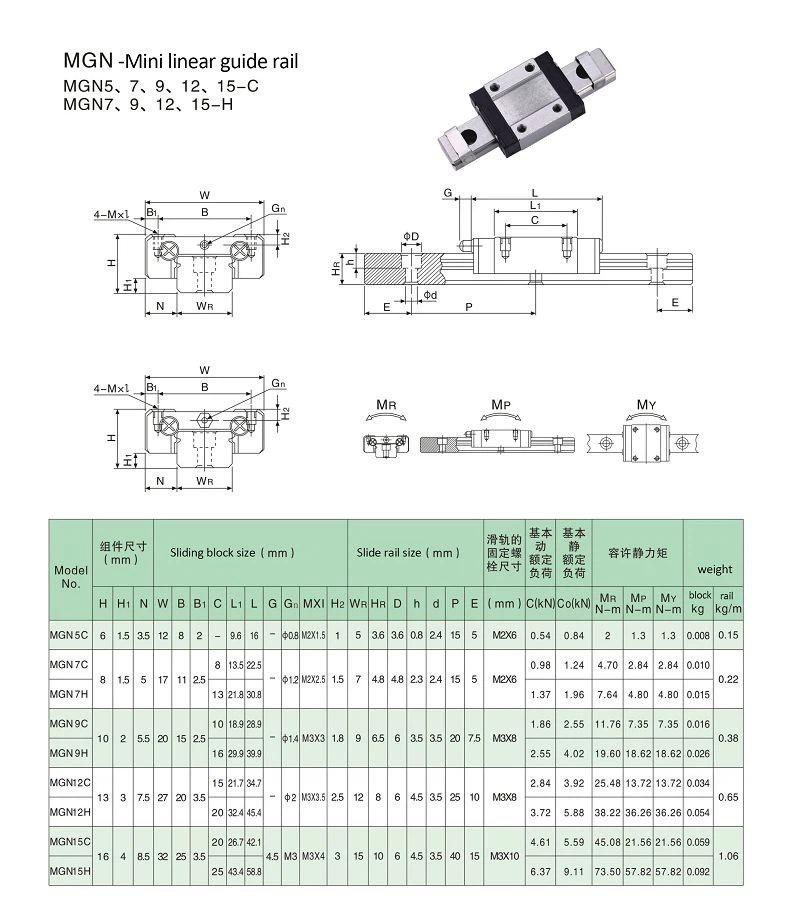

Liuguri minimaalne laius on 6,5 mm (MGN6-seeria) ja kõrgus vaid 9 mm, säästes 60% paigaldusruumi võrreldes traditsiooniliste konstruktsioonidega

Integreeritud otsakorgi disain, sisseehitatud-tolmu ja määrdeõli vooluring, mis saavutab IP54 kaitsetaseme

Eelpingutusjõu reguleerimise mehhanism

Algne kiilu -kujuline ploki eellaadimissüsteem saavutab sammu-vähema reguleerimise alates mikroeellaadimisest (0,5 μm) kuni raske eelkoormuseni (3 μm) kuni 0,01 mm taseme reguleerimispoltide abil

Eelpingutusjõu hälvet reguleeritakse ± 10% piires, et tagada mitme liuguri sünkroonse liikumise täpsus

2. Komposiitmaterjalide pealekandmine

Põhikomponentide materjalide kombinatsioon

Juhtsiin: vaakumkarastatud (HRC60 ± 2), pinna karedus Ra Väiksem või võrdne 0,1 μm

Liugplokk: anodeeritud alumiiniumsulam, mis on ühendatud PTFE komposiitmaterjali kinnitusega

Keskkonnakohanemisvõime disain

Korrosioonikindel{0}}versioon kasutab martensiitset roostevaba terast DLC-kattega ja soolapihustuskatse ulatub 720 tunnini

Kõrge temperatuuri konfiguratsioon spetsiaalse määrdemäärdega (-40 kraadi ~ 180 kraadi), dünaamilise hõõrdeteguriga<0.003

3. Dünaamiline jõudluse optimeerimine

Vibratsiooni summutamise tehnoloogia

Asümmeetriline võistlusraja kumeruskonstruktsioon vähendab teraskuulide pöörlemisvibratsiooni{0}}kiire liikumise ajal

Summutav kummitihend on valikuline, vähendades resonantsi amplituudi rohkem kui 40% (mõõdetuna 20 m/s töötingimustes)

Elu parandamise plaan

ISO 14728 standardi L10 eluea arvutamise mudeli alusel, kui kulumine 50 km läbimise ajal on alla 2 μm, saab valida isemääriva mooduli ja hooldustsüklit pikendada 8000 tunnini.

Toote tõendid

1. Toimivusparameetrid ja töökindlus

Täpsuse ja jäikuse garantii: toote täpsusaste on jagatud kolmeks tasemeks: tavaline, kõrge ja täpsus. Kombinatsiooni kõrguse H ja laiuse N lubatud mõõtmeviga on rangelt kontrollitud vahemikus ± 0,04 mm ja kõndimise paralleelsuse täpsus ulatub mikromeetri tasemeni. Näiteks MGN-seeria väikesed lineaarsed juhikud saavutavad suure jäikuse tänu neljapunktilisele kontaktkonstruktsioonile, tagades seadmete töö stabiilsuse.

Keskkonnaga kohanemisvõime: juhtrööpa, liuguri, teraskuuli ja kinnitusdetailide roostevabast terasest versioonil on roostevastased omadused ja roostevastane tsükkel pikeneb rohkem kui kolm korda. Mõned mudelid toetavad äärmuslikke keskkonnarakendusi vahemikus -50 kraadi kuni 180 kraadi ja vastavad IP67 tihendusstandarditele, mis sobivad puhastesse ruumidesse ja karmidesse töötingimustesse.

2. Rakenduse kohandatavus ja tööstuse tunnustamine

Distsipliinidevaheline rakenduste kontrollimine: Mikrolineaarseid juhendeid on laialdaselt kasutatud pooljuhtide tootmisseadmetes, meditsiiniseadmetes, laboratooriumi automatiseerimises ja muudes valdkondades. Näiteks CT-masina libisemisrõngasüsteemis ületab pidev tööiga 20 miljonit tsüklit; Saavutage ± 0,5 μm positsioneerimistäpsus vahvlikontrolliseadmete sondijaamas, kontrollides täielikult selle kõrget töökindlust ja vastupidavust.

3. Tootmisvõimsus ja kvaliteedikontroll

Täieliku protsessiga tootmissüsteem: ettevõttel on kaasaegne tehasehoone, mille ehituspind on üle 30 000 ruutmeetri, ning ta on kasutusele võtnud täiustatud tootmisliinid, nagu ülitäpsed külmvaltsimismasinad ja CNC-lihvimismasinad kogu maailmast. See on varustatud pliimõõteriistade, ülitäpsete{3}projektorite ja muude testimisseadmetega, et saavutada täielik protsessikvaliteedi kontroll alates toorainest kuni valmistoodeteni.

Patenditehnoloogia akumulatsioon: on saadud üle 60 patendi, sealhulgas 9 leiutise patenti, mis hõlmavad põhilisi tehnilisi valdkondi, nagu juhtsiinide struktuur, määrimissüsteem ja tolmukindel disain, pakkudes pidevat tehnilist tuge toote jõudluse parandamiseks.

KKK

K: Kuidas saada väliskaubanduse noteeringut mikro-lineaarsete juhikute jaoks?

V: Kliendid saavad esitada päringuid ettevõtte ametliku veebisaidi, e-posti või väliskaubandusplatvormi kaudu, pakkudes teavet, nagu toote mudel, kogus, tarnekoht ja erinõuded. Ettevõte esitab üksikasjaliku hinnapakkumise (sh FOB, CIF ja muud hinnatingimused), mis põhinevad nende vajadustel.

K: Kuidas tagada{0}}väliskaubandustellimuste müügijärgne teenindus?

V: Zhejiang Deliya pakub ülemaailmseid garantiiteenuseid, mille tüüpiline garantiiaeg on 12-24 kuud. Ettevõte pakub väliskaubandusklientidele tehnilist kaugtuge, varuosade kiiret tarnimist ja kohapealset teenindust- (läbirääkimistel), et tagada muretu müügijärgne teenindus.

K: Kuidas korraldada väliskaubanduse tellimuste tarneaega ja makseviisi?

V: Tarneaeg määratakse läbirääkimiste teel, mis põhinevad tellimuse kogusel ja kohandamisnõuetel, tavaliselt 4-8 nädalat. Makseviisid toetavad rahvusvahelisi levinud meetodeid nagu akreditiiv (L/C) ja telegraafiülekanne (T/T) ning konkreetsed tingimused saab lepingus kokku leppida.

K: Kuidas on teie kvaliteedikontroll?

V: Kõik tooted kontrollitakse enne saatmist 100% ulatuses.

K: Kuidas tagada mikrolineaarsete juhikute pikaajaline stabiilsus-?

V: Zhejiang Deliya Micro Linear Guideway kasutab kiilukujulist -ploki eellaadimissüsteemi, et saavutada 0,5-3 μm sammu-vähem reguleerimine. Asümmeetriline jooksuraja konstruktsioon vähendab suurel-kiirusel tekkivat vibratsiooni ja isemääriv{7}}moodul pikendab hooldustsüklit 8000 tunnini, tagades töötamise ajal pikaajalise stabiilsuse.
