Lineaarseid laagritüüpe ei tohiks valida ainult võlli läbimõõdu järgi. Sama avasuurusega laagritel võivad olla erinevad välisstruktuurid, kinnitusviisid, ääriku kuju ja võlli{1}}tuginõuded. Võllile sobiv mudel võib ikkagi masina konstruktsiooni jaoks sobimatu olla.
Levinud valikuvõimaluste hulka kuuluvad standardsed silindrilised laagrid, avatud tüüpi laagrid, ümmargused ääriklaagrid, kandilised ääriklaagrid, ovaalsed ääriklaagrid, pika tüüpi laagrid ja korpusega laagrid. Need valikud on saadaval DLY-slineaarne laagervahemik ümmarguste{0}}võlli liikumissüsteemide jaoks.
Enamik neist laagritest kasutab sarnast veeremispõhimõtet, kuid nende paigalduskonstruktsioonid on erinevad. Lisateavet koormusala ja palli tagasivoolutee kohta vtkuidas lineaarlaager töötab. Samuti tuleks valitud laager sobitada sobivagalineaarne võll.

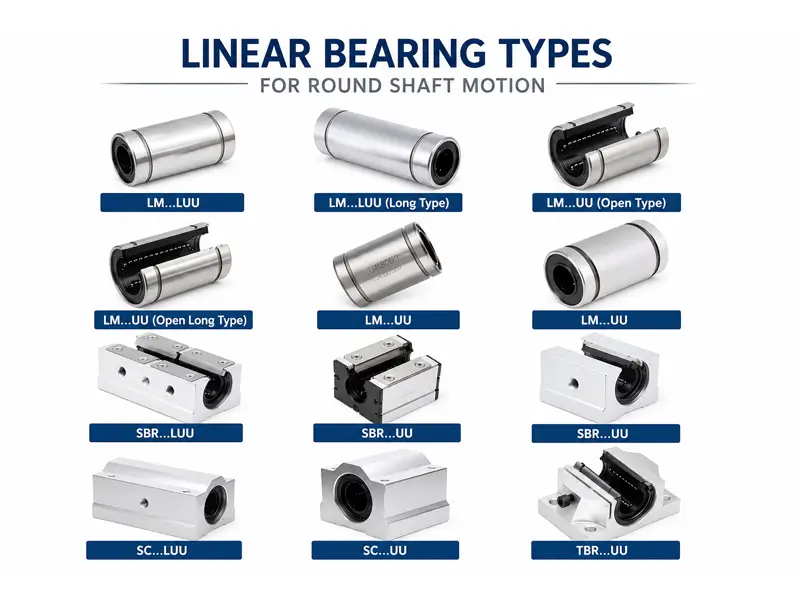

Ühised lineaarlaagrid ja korpusega laagrite konfiguratsioonid ümmarguste{0}}võlli liikumissüsteemide jaoks
Lineaarsete laagrite põhitõed
Lineaarne laager juhib sirgjoonelist{0}}liikumist mööda ümarat võlli. Laagri võib paigaldada eraldi korpuse sisse, paigaldada otse läbi ääriku või tarnida kokkupandud alumiiniumist laagriploki osana.
Peamine erinevus lineaarsete laagritüüpide vahel ei seisne seetõttu lihtsalt selles, kuidas kuulid liiguvad. Olulisemad valikuküsimused on:
- Kas võll on toetatud ainult otstest või pidevalt kogu pikkuses?
- Kas laager surutakse korpusesse või kruvitakse kinnitusplaadi külge?
- Kui palju laiust ja paigalduskõrgust on saadaval?
- Kas liikuv osa vajab lühikest laagrit, pikka laagrit või täielikku laagrit?
- Kas kliirensile, tihendusele, sujuvusele või täpsusele kehtivad erinõuded?
Kiire valik
| Laagri tüüp | Võlli paigutus | Paigaldusmeetod | Sobiv olukord | Peamine punkt, mida tuleb kinnitada |
|---|---|---|---|---|
| Standardne silindriline laager | Ümmargune võll ilma pideva toeta allpool | Paigaldatakse eraldi korpuse või masina ava sisse | Üldine automatiseerimine ja kompaktsed ümarvõlli{0}}süsteemid | Korpuse ava, kinnitusviis ja laagri pikkus |
| Pika tüüpi laager | Tavaliselt kasutatakse otsa{0}}toetatud ümara võlli peal | Paigaldatakse pikema korpuse või ava sisse | Liikuvad osad, mis nõuavad pikemat laagrikontakti ja paremat juhtimist | Saadaval paigalduspikkus ja joondus |
| Avatud tüüpi laager | Pidevalt toestatud võll või tugisiin | Paigaldatud nii, et selle ava on joondatud võllitoega | Pikem sõit, kus võlli paindumist tuleb vähendada | Avamise suund ja tugi{0}}rööpa mõõtmed |
| Ümmargune ääriku laager | Tavaliselt kasutatakse ümmarguse võlliga ilma pideva toeta | Kinnitatakse läbi ümmarguse ääriku otse plaadi külge | Kompaktne otsekinnitus sümmeetrilise poldimustriga | Ääriku läbimõõt, poldi ring ja kogupikkus |
| Kandiline ääriku laager | Tavaliselt kasutatakse ümmarguse võlliga ilma pideva toeta | Nelja nurgaasendi kaudu kruvidega tasase plaadi külge | Stabiilne kinnitus automaatikaplaatidele ja masinaraamidele | Ääriku laius ja kinnitus{0}}avade vahe |
| Ovaalne ääriklaager | Tavaliselt kasutatakse ümmarguse võlliga ilma pideva toeta | Kruvitud läbi kahe kinnituskülje | Kitsad paigaldusasendid ja kompaktsed masinakonstruktsioonid | Paigaldussuund ja kahe{0}}ava vahe |
| Korpusega laagriüksus | Suletud või avatud konstruktsioon, olenevalt seadmest | Terve plokk poltidega liikuva plaadi külge | Kiirem paigaldamine ilma eraldi laagrikorpuse töötlemiseta | Ploki kõrgus, kinnitus{0}}avade vahe ja avatud või suletud disain |
Standardsed silindrilised laagrid
Standardsetel silindrilistel lineaarlaagritel, sealhulgas tavalistel LM ja LME mõõtmetega perekondadel, on ümmargune väliskere ilma integreeritud kinnitusäärikuta. Laager sisestatakse tavaliselt korpusesse, alumiiniumplokki või täpselt töödeldud avasse.
See struktuur annab masina disainerile paindlikkuse, et luua laagri ümber kompaktne korpus. Seda kasutatakse tavaliselt siis, kui seadmel on juba sobiv laagripesa või kui korpus on liikuva komponendi osa.
Laagrit ei tohiks hoida korpuse liigsed häired. Liiga tugev kokkusurumine võib vähendada sisemist kliirensit ja muuta liikumise pingeliseks. Korpus peaks pakkuma ka sobivat kinnitusmeetodit, et laager ei saaks korduva liikumise ajal aksiaalselt nihkuda.
Standardne silindriline lineaarlaager korpuse või masina ava sisse paigaldamiseks
Pika tüüpi laagrid
Pika tüüpi lineaarlaagril on suurem laagri pikkus kui vastaval standardmudelil. Pikem kontakti pikkus võib parandada juhtimise stabiilsust ja vähendada paigaldatud komponendi nurkliikumist.
Pikk laager on kasulik, kui aksiaalset paigaldusruumi on piisavalt, kuid kahe eraldi laagri jaoks on vähe ruumi. See aga ei paranda võlli halba joondamist. Pikemad laagrid võivad olla tundlikumad paralleelsuse ja korpuse{2}}puurvigade suhtes, seega on paigaldustäpsus endiselt oluline.
Toetatud võllide lahtised laagrid
Avatud tüüpi lineaarlaagril on laagri korpuses aksiaalne ava. Ava läheb üle tugikonstruktsiooni pidevalt toestatud võlli alt.
See konstruktsioon valitakse tavaliselt siis, kui käik on piisavalt pikk, et võlli läbipaine muutuks probleemiks. Võlli toetamine piki selle pikkust suurendab süsteemi stabiilsust võrreldes võlliga, mida toetatakse ainult selle otstest.
Laagri ava peab olema suunatud võlli toe poole. Suletud silindriline laager ei saa minna üle pideva tugirööpa, isegi kui selle ava läbimõõt ühtib võlliga.
Avatud tüüpi lineaarlaager, millel on aksiaalne ava võlli{0}}tugikonstruktsiooni jaoks
Äärikuga laagrid
Äärikuga lineaarne laager ühendab laagrikorpuse integreeritud paigaldusäärikuga. Täissilindrilise korpuse töötlemise asemel saab ääriku kinnitada poltidega otse plaadi, kronsteini või liikuva komponendi külge.
Ümmargused, kandilised ja ovaalsed ääriklaagrid võivad kasutada sama võlli nimiläbimõõtu, kuid nende ääriku mõõtmed ja kinnitus{0}}ava mustrid on erinevad. Neid ei tohiks käsitleda automaatselt asendatavatena.
Ümmargused, kandilised ja kompaktsed äärikkonstruktsioonid otseseks plaadikinnituseks
Ümmargune äärik lineaarne laager
Ümmargune äärik tagab sümmeetrilise kinnituse laagrikorpuse ümber. See sobib kompaktseks otsepaigalduseks ja konstruktsioonide jaoks, kus ringikujuline äärik sobib loomulikult ümber võlli telje.
Enne tellimist kontrollige ääriku välisläbimõõtu, poldi-ringi läbimõõtu, avade kogust, laagri pikkust ja seda, kas äärik asub laagrikere otsas või keskel.
Ruutääriku lineaarne laager
Nelinurkne äärik tagab nelja selge nurga paigaldusasendi ja laia võrdluspinna. Seda kasutatakse tavaliselt tasapinnalistel masinaplaatidel, automaatikaraamidel ja liikuvatel kronsteinidel, kus eelistatakse stabiilset nelja-punkti poltkinnitust.
Ruudukujuline kuju nõuab tavaliselt rohkem laiust kui ovaalne äärik. Kinnitusplaadil peab olema piisavalt vaba ruumi ääriku nurkade ja poldipeade jaoks.
Ovaalse äärikuga lineaarne laager
Ovaalne äärik eemaldab ruudukujulise ääriku ebavajaliku nurgaala ja kasutab kahte peamist kinnituskülge. See muudab selle kasulikuks kohtades, kus paigalduslaius on piiratud või kui masina struktuur nõuab selget paigaldussuunda.
Ovaalne struktuur ei ole lihtsalt dekoratiivne variatsioon. Selle peamine väärtus on äärikule{1}}paigaldatud laagri paigaldamine kitsamasse plaati või kompaktsesse koostu, säilitades samal ajal otsese poldikinnituse.
| Ääriku kuju | Peamine kasu | Tüüpiline paigaldusseisund | Kontrollitav mõõde |
|---|---|---|---|
| Ümar | Sümmeetriline ja kompaktne ümber võlli telje | Ringikujuline või kompaktne otse{0}}paigaldusasend | Ääriku läbimõõt ja poldi ring |
| Ruut | Lai võrdluspind ja nelja{0}}nurga kinnitus | Lame automaatikaplaat või masinaraam | Ääriku laius ja aukude vahe |
| Ovaalne | Vähendatud laius ja selge paigaldussuund | Kitsas plaat või kompaktne seadme struktuur | Üldlaius ja kahe{0}}augu vahe |
Majaga laagriüksused
Korpusega lineaarne laagriüksus ühendab lineaarse laagri töödeldud alumiinium- või metallplokiga. Seadme saab poltidega kinnitada otse liikuva laua, vankri või masinaplaadi külge ilma eraldi silindrilist laagripesa projekteerimata.
Tavaliselt kasutatakse suletud korpusega seadmeid, mille otstes on toetatud ümarad võllid. Avatud korpusega seadmeid kasutatakse pidevalt toestatud võllide või toestatud rööpasõlmedega.
Levinud seadmete konfiguratsioonid hõlmavad suletud SC-tüüpi plokke ja avatud SBR- või TBR- tüüpi plokke. Mudeli nimetus ja mõõtmed tuleks kinnitada vastaval joonisel, kuna ploki kõrgus, laius, avade vahe ja laagri pikkus võivad erineda.
Paigaldatud seadmed vähendavad töötlemis- ja montaažitööd, kuid määravad ka paigaldatud keskkoha kõrguse. Olemasoleva seadme asendamisel on kinnitus-ava muster ja võlli-keskme kõrgus sama olulised kui võlli läbimõõt.
Suletud ja avatud struktuurid
Suletud lineaarne laager
Laager ümbritseb võlli ilma pideva tugirööpa jaoks mõeldud avata.
Valige see otstest toestatud võllide või konstruktsioonide jaoks, mille tugiprofiil puudub otse laagri liikumistee all.
Avatud lineaarne laager
Laagril on pikisuunaline ava, mis läheb üle võlli{0}}tugikonstruktsiooni.
Valige see pidevalt toestatud võllide jaoks, eriti kui on vaja pikemat liikumist või suuremat vastupidavust võlli painde suhtes.
Võlli ja kinnituse sobivus
Õigesti valitud laagritüüp võib siiski halvasti töötada, kui võll või kinnituskonstruktsioon ei sobi. Võlli läbimõõt peab vastama laagriavale, samal ajal kui võlli kõvadus, pinna seisund, sirgus ja tugimeetod mõjutavad siledust ja kulumist.
Tavaline pehme terasvarras ei ole karastatud lineaarvõlli ideaalne asendaja. Pehme, kare või painutatud võll võib põhjustada kiiret kulumist, müra ja ebastabiilset liikumist.
Kahe-võllisüsteemide puhul tuleb võllid ja laagrikorpused paigaldada paralleelselt. Valesti joondatud laagrite surumine võllidele võib tekitada liigset sõidutakistust isegi siis, kui iga üksiku komponendi nimisuurus on õige.
Ümar{0}}võlli liikumissüsteem, mis kasutab lineaarseid laagriplokke, võlle ja otsatugesid
Valikutegurid
1. Kinnitage võlli tugimeetod
Tehke kindlaks, kas võll on toetatud ainult selle otstest või pidevalt kogu pikkuses. See otsus määrab tavaliselt kindlaks, kas vaja on suletud või avatud kandekonstruktsiooni.
2. Kinnitage paigaldusstruktuur
Valige standardne silindriline laager, kui masinal on juba sobiv korpus. Valige ääriku tüüp, kui laager peab poldima otse plaadi külge. Kui eelistate kiiremat montaaži ja kindlaksmääratud kinnitusplokki, valige korpusega seade.
3. Sobitage ava ja välismõõtmed
Laagri ava peab vastama võlli nimiläbimõõdule. Kinnitage ka välisläbimõõt, laagri pikkus, ääriku mõõtmed, kinnitus-ava muster ja võlli-keskkõrgus. Sama võlli suurus ei taga samu välismõõtmeid.
4. Kontrollige laadimissuunda ja -momenti
Lineaarlaagrid on mõeldud peamiselt radiaalkoormuse toetamiseks piki ümmargust võlli. Tugevaid ümberminekumomente ei tohiks kanda ainult üks lühike laager. Kahe laagri vahelise kauguse suurendamine või pikema laagri paigutuse kasutamine võib parandada stabiilsust.
Koormusväärtus võib varieeruda olenevalt sisemiste kuuliahelate orientatsioonist. Rakenduste puhul, mis on lähedased nimivõimsusele, kinnitage koormuse suunda ja dünaamilist koormust asjakohaste mudeliandmete põhjal.
5. Kontrollige sõidu pikkust ja võlli läbipainet
Pikem sõit ei nõua automaatselt suuremat laagrit, kuid see võib suurendada võlli{0}}läbipainde ohtu. Kui ots-toestatud võll liiga palju paindub, võib pidevalt toestatud võlliga avatud laager tagada stabiilsema konstruktsiooni.
6. Kontrollige töökeskkonda
Enne laagri kinnitamist tuleks üle vaadata tolm, lõikelaastud, niiskus, temperatuur ja määrimistingimused. Tihendid võivad aidata vähendada saasteainete sissepääsu, kuid need ei asenda väliskatteid ega regulaarset hooldust tugevalt saastunud keskkonnas.
Rakenduse näited
Levinud valikuvead
- Ainult võlli läbimõõdu kontrollimine:sama avaga laagritel võivad olla erinevad välismõõtmed, pikkused ja paigalduskonstruktsioonid.
- Toestatud võlli suletud laagri kasutamine:laager ei saa liikuda üle pideva võlli{0}}tugiprofiili.
- Eeldades, et ääriku kujud on omavahel asendatavad:ümaratel, ruudukujulistel ja ovaalsetel äärikutel on erinevad piirjooned ja poltide mustrid.
- Võlli{0}}keskkõrguse ignoreerimine:asenduslaagriplokid võivad sobida võlliga, kuid asetada liikuv plaat teisele kõrgusele.
- Ühe lühikese laagri kasutamine tugeva momentkoormuse jaoks:laagrite vahe ja kelgu struktuur mõjutavad ka stabiilsust.
- Laagri tellimine ilma sobivaid osi kinnitamata:võllitugesid, korpuseid, toestatud rööpaid ja kinnitusdetaile tuleks koos kontrollida.
Tellimise kontrollnimekiri
| Teave | Mida pakkuda | Miks see on oluline |
|---|---|---|
| Olemasolev mudel | Täielik mudelinumber, silt või selge tootefoto | Aitab tuvastada mõõtmete perekonda ja struktuuri |
| Võlli läbimõõt | Nimiläbimõõt millimeetrites | Määrab laagri ava suuruse |
| Kandekonstruktsioon | Standardne, pikk, avatud, äärikuga või korpusega | Sobitab laagri masina konstruktsiooniga |
| Ääriku kuju | Ümmargused, kandilised või ovaalsed, sealhulgas aukude vahedega | Hoiab ära paigaldusmustri-mittevastavuse |
| Võlli tugi | Lõpp-toestatud võll või pidevalt toetatud võll | Määrab, kas on vaja suletud või avatud laagrit |
| Paigaldus mõõtmed | Välisläbimõõt, pikkus, keskkoha kõrgus ja paigaldus{0}}avade asendid | Kinnitab füüsilist vahetatavust |
| Taotlustingimused | Koormus, reisimine, kiirus, orientatsioon ja keskkond | Aitab kinnitada laagri pikkust, tihendus- ja tugimeetodit |
| Tellimuse teave | Kogus, sobitatud osad, sihtkoht ja pakendamise nõuded | Toetab täpset hinnapakkumist ja tarnete planeerimist |
KKK
K: Mis on peamine erinevus suletud ja avatud lineaarlaagrite vahel?
V: Suletud laagrit kasutatakse juhul, kui laagri alt ei liigu pidevat võllitugi. Avatud laagril on aksiaalne ava, mis võimaldab sellel liikuda üle pidevalt toestatud võlli tugiprofiili.
K: Mis vahe on ümmarguste, kandiliste ja ovaalsete ääriklaagrite vahel?
V: Peamine erinevus on kinnituse kuju. Ümmargused äärikud tagavad sümmeetrilise struktuuri, kandilised äärikud laia nelja-nurgaga paigalduspinna ja ovaalsed äärikud vähendavad paigalduslaiust kitsamate paigaldusasendite jaoks.
K: Millal tuleks valida pikka tüüpi lineaarlaager?
V: Pika laagri saab valida siis, kui on vaja suuremat laagrikontakti pikkust ja paremat juhtimise stabiilsust, eriti kui on piisavalt aksiaalset paigaldusruumi, kuid ebapiisav ruumi kahe eraldi laagri jaoks.
K: Kas kaks sama ava läbimõõduga laagrit võivad üksteist asendada?
V: Mitte tingimata. Samuti peavad ühtima välisläbimõõt, pikkus, ääriku mõõtmed, kinnitusavad, keskkoha kõrgus ja avatud või suletud konstruktsioon.
K: Kas lineaarlaager võib töötada tavalise terasvarda peal?
V: Soovitatav on karastatud ja korralikult viimistletud lineaarvõll. Tavalised pehmed terasvardad võivad kiiresti kuluda ja põhjustada ebatasast liikumist, müra või ebastabiilset liikumist.
K: Millal võib ümmarguse{0}}võlli laagrisüsteem sobimatuks osutuda?
V. Suurte ümberminekumomentide, väga kõrgete jäikusnõuete või nõudliku positsioneerimisstabiilsusega rakendused võivad vajada profiilrööpa ja plokkide süsteemi, mitte tavalist ümmarguse{0}}võlli laagrite paigutust.
K: Millist teavet on vaja lineaarse laagri hinnapakkumise jaoks?
V: Saatke mudeli number või võlli läbimõõt, laagri struktuur, ääriku stiil, paigaldusmõõtmed, kogus ja rakendusteave. Asendustellimuste jaoks on kasulik joonis või selge näidisfoto.
Kokkuvõte
Peamised lineaarsed laagritüübid on standardsed silindrilised laagrid, pika tüüpi laagrid, lahtised laagrid, ümmargused ääriklaagrid, ruudukujulised ääriklaagrid, ovaalsed ääriklaagrid ja korpusega laagrid.
Eraldi laagrikorpusega masinatele sobivad standardsed silindrilised laagrid. Pidevalt toestatud võllide jaoks on vaja avatud laagreid. Äärikulaagrid lihtsustavad otsest plaadikinnitust, samas kui korpusega üksused vähendavad korpuse projekteerimist ja montaažitööd.
Lõplik valik peaks kinnitama võlli läbimõõtu, võlli{0}}tugimeetodit, laagrikonstruktsiooni, ääriku mõõtmeid, kinnitusavasid, keskpunkti kõrgust, liikumist, koormuse suunda ja töökeskkonda. Ainult ava suuruse järgi valimisest ei piisa.
