DLYSFU1610-3/2 kuulkruvion standardne äärikuga ühe-mutri kuulkruvi, mille võlli nimiläbimõõt on 16 mm ja juhtmestik 10 mm. Iga kruvi pööre tekitab 10 mm lineaarset käigupikkust, mistõttu sobib see kompaktsetele telgedele, mis nõuavad kiiremat liikumist kui väiksem{5}}juhtkruvi sama pöörlemiskiirusega.

Standardvarustuses kasutatakse S55C valtsitud kruvivõlli, 20CrMo kuulmutrit ja C7 täpsust. Vastavalt projekti nõuetele on saadaval C5 maandustäpsus, kohandatud kruvi pikkus, parem--- või vasakpoolne

MudelSFU1610-3/2

Kruvi läbimõõt16 mm

Plii10 mm

TäpsusC7 standard, C5 valikuline

Mida SFU1610 tähendab

Mudeli kood	Tähendus	SFU1610-3/2
SFU	Standardne äärikuga ühe{0}}mutri seeria	Äärikuga ühe kuuliga mutter
16	Kruvivõlli nimiläbimõõt	16 mm
10	Lineaarne käik kruvi pöörde kohta	10 mm
3/2	Kataloogi ahela konfiguratsiooni tähistus	Vooluahelate arv kataloogis: 3

SFU1610 kuulkruvi mõõtmed

Järgmised mõõtmed viitavad standardsele kuulmutrile SFU1610-3/2. Enne mutrihoidja või ümbritsevate masinaosade töötlemist sobitage mõõtmete sümbolid SFU joonisega.

Mudel	d	l	Da	D	A	B	L	W	X	H	Q	N
SFU1610-3/2	16	10	3.175	28	48	10	47	38	5.5	40	M6	3

Mõõtmeühik: mm. d=nimiläbimõõt; l=juht; Da=kuuli läbimõõt; D=mutri välisläbimõõt; A=ääriku läbimõõt; B=ääriku paksus; L=mutri pikkus; W=ääriku laius; X=paigaldusava-läbimõõt; H=paigaldus-ava keskmõõt; Q=kinnituskeere; N=palliringide arv.

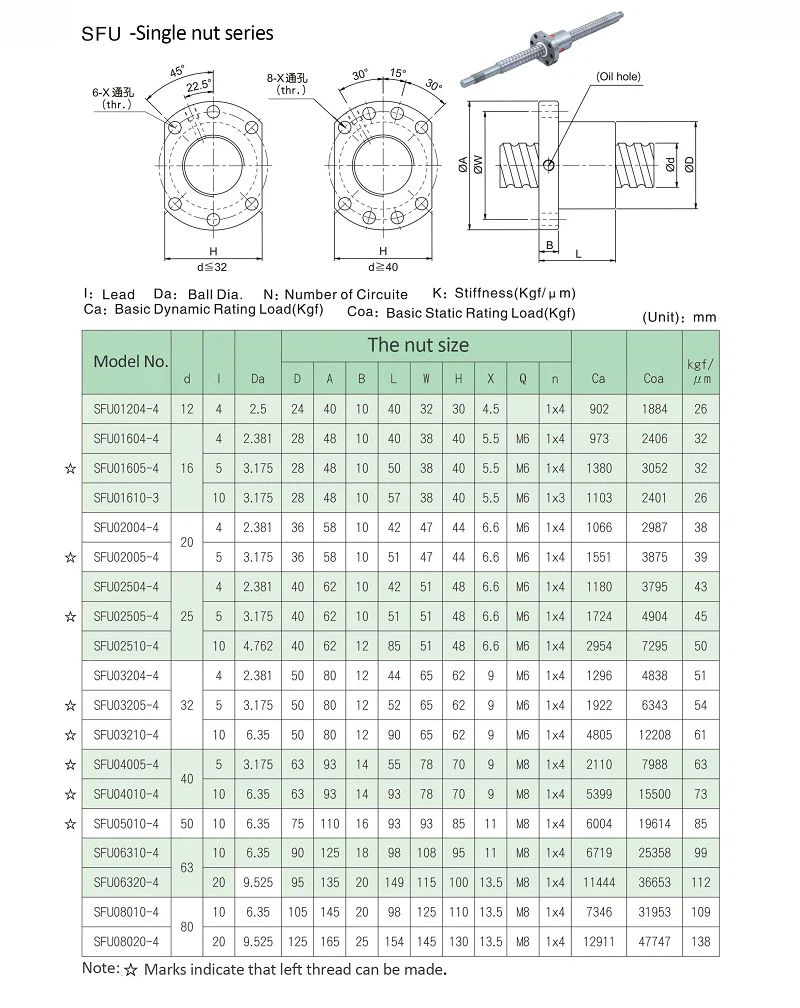

SFU1610 ball screw dimensions and SFU ball nut specification drawing

SFU1610 kuulkruvide koormuse reitingud

Jõudluselement	Kataloogi väärtus	Konverteeritud väärtus	Kasutage valikus
Dünaamiline koormusreiting Ca	721 kgf	Ligikaudu . 7.07 kN	Nimiväsimuse{0}}eluea arvutamisel kasutatud võrdlusväärtus
Staatilise koormuse reiting Coa	1249 kgf	Ligikaudu . 12.25 kN	Statsionaarse või aksiaalkoormuse tippkoormuse võrdlusväärtus
Aksiaalne jäikus K	15 kgf / μm	Ligikaudu . 147.1 N/μm	Elastne takistus aksiaalsuunas

KN ja N/μm väärtused on ligikaudsed teisendused kataloogi kgf andmetest. Nimikoormus ei ole sama, mis soovitatav pidev töökoormus. Tegelik eluiga sõltub aksiaalkoormusest, kiirusest, kiirendusest, määrimisest, joondusest ja töötsüklist.

Mida muudab 10 mm juhe

SFU1610 mutter liigub 10 mm iga kruvi täispöörde kohta. 1000 p/min juures on teoreetiline lineaarne liikumiskiirus 10 000 mm/min, enne kui võtta arvesse kiirendust, käigupiiranguid ja kriitilisi kiirusepiiranguid.

Võrreldes 16 mm kuulkruviga, mis kasutab 4 või 5 mm juhet, tagab SFU1610 suurema lineaarse käigu sama mootorikiiruse juures. Kuid suurem juhtmestik vähendab ka mehaanilist eelist ja tekitab rohkem lineaarset liikumist mootori iga sammu kohta.

ValikumärkusÄrge valige SFU1610 ainult seetõttu, et sellel on suurem sõidukiirus. Enne väiksema-juhtme mudeli vahetamist kontrollige mootori pöördemomenti, koormust, nõutavat positsioneerimiseraldusvõimet, kiirendust, kruvi pikkust ja toe paigutust.

SFU1610 Materjalid ja täpsus

Üksus	Standardvarustus	Valikuline tarne
Kruvivõll	S55C	Erinõuded tuleb kinnitada
Kuulmutter	20CrMo	Erinõuded tuleb kinnitada
Tootmismeetod	Külmvaltsitud	Täppislihvimine
Täpsusaste	C7	C5
Keerme suund	Parem{0}}kätt	Vasakpoolne-tellimuse kinnitus
Mutri struktuur	Standardne äärikuga üksikmutter	Muude mutrikonstruktsioonide osas võtke ühendust DLY-ga

SFU1610 kuulkruvi KKK

K: Kui kiiresti liigub kuulkruvi SFU1610 kiirusel 1500 p/min?

V: 10 mm juhtmega on teoreetiline lineaarne käigukiirus 15 000 mm/min kiirusel 1500 p/min. Tegelik lubatud kiirus peab vastama ka kruvi kriitilistele -kiiruse, toe ja kiirenduse piirangutele.

K: Kas SFU1610 saab asendada SFU1605 kuulkruvi?

V: Tavaliselt ei ole see otsene asendus. Mõlema nimiläbimõõt on 16 mm, kuid SFU1610 läbib 10 mm pöörde kohta, SFU1605 aga 5 mm. Kontrollida tuleb mootori kiirust, pöördemomenti, positsioneerimise eraldusvõimet, mutri pikkust ja masina juhtimisseadeid.

K: Kui palju sõidab SFU1610 mootori 100 pöördega?

V: 10 mm juhe tekitab 1000 mm teoreetilise lineaarkäigu 100 kruvi pöördega, eeldades, et mootor ja kruvi on ühendatud suhtega 1:1.

K: Kas SFU1610 sobib pika sõidutelje jaoks?

V: Sobivus sõltub kruvi kogupikkusest, pöörlemiskiirusest, toe paigutusest ja aksiaalkoormusest. Pikemate kruvide puhul tuleks kriitiline kiirus ja võlli läbipaine arvutada enne lõpliku pikkuse kinnitamist.

K: Kas DLY saab varustada SFU1610 mootoriühenduse ja tugedega?

V: Jah. Kuulkruviga saab tellida sobivad tugiüksused ja haakeseadised. Ühilduvuse kinnitamiseks esitage mootori-võlli läbimõõt, tugi-seadme mudel ja võlli-otsa joonis.

Küsige SFU1610 kuulkruvi pakkumist

Saatke vajalik kruvi pikkus, efektiivne käik, kogus, täpsusaste, töökiirus, tugi-üksuse mudel ja võlli-otsa joonis. DLY kinnitab enne hinnapakkumist SFU1610-3/2 spetsifikatsiooni.
